在文章开始之前，感谢许多在QO-100上面支持过我的，特别感谢BG0AUB赵老师，赵老师的帖子讲述了许多QO-100卫星的基本知识和实际操作中遇到的情况，从中学到了许多内容；同时此次广西QO-100远征的核心设备也是由赵老师进行制作，指标非常好，工作正常。同时感谢BI1QJQ，道阻且长，路况也很差，没有他的支持也没有这次远征的成功。
卫星概况
卫星基本情况
赵老师QO-100帖子地址：关于 第一颗地球同步卫星业余无线电转发器QO-100（20200225更新）
简单来说QO-100只是一个搭载在Es’hail-2卫星上的一个载荷，这个卫星是商业通讯卫星，定点在25.9E，也就是非洲上空。于2018年底搭载猎鹰9号如归，转发器在2018年底开启。
这就给QO-100带来两个不一样的地方：
- 它是同步轨道静止卫星，定点在25.9E的位置，因此使用转发器的时候不需要考虑多普勒偏移的问题。
- 它的使用寿命和商业卫星一致，一般正常来说同步轨道静止卫星的寿命在10-12年，部分可能会到15年，看燃料决定。因此它2018年入轨，最早可能2028年左右就会失效，因此且玩且珍惜。
点击这里查看qo-100介绍
卫星覆盖范围
卫星定点在非洲上空，我国西部都有一定覆盖，新疆会有13度以上仰角，甘肃1-2度，四川1-2度，云南5-6度，贵州、广西0-1度，具体可以查看网址 QO-100覆盖范围查看点这里
卫星仰角当然是越高越好，但是笔者在广西OL33gg网格，海拔高度1250米的山顶上也成功完成了QO-100的操作，卫星高度-0.2度；印尼还有-0.5度的操作记录。因此低仰角地区的不要放弃希望，最主要的时候没有遮挡。
卫星频率规划
卫星上行为S频段，频率为2.4GHz；下行为Ku频段，下行为10.5GHz附近，具体频率如上图。
简单来说分为两个转发器：
- NB窄带转发器，带宽500KHz，用于CW FT8 SSB等；
- WB宽带转发器，主要用于DATV等，需要较大功率和天线；
卫星用户分布
QO-100用户以欧洲为主，毕竟有钱有闲，技术也足够。我查询到了QO-100俱乐部的网格地图，可以查看一下卫星上网格的通联情况，网格越深表示通联过的人越多越大白菜。
覆盖区内，以欧洲爱好者为主，非洲南部也有部分爱好者，西边巴西也有部分台站。
可以看到我国新疆、兰州等地爱好者玩的比较多，但是其他地方覆盖就很少了，所以希望覆盖区内的爱好者可以积极尝试。
网格地图查看
收发设备
下行设备
QO-100的下行频率在10.5GHz，非常好的消息，因为可以非常方便的使用某些锅盖的高XX频D头（俗称LNB）作为使用，但是需要注意高频头本振需要选择带有9750MHz的，因为如果是11300MHz的话会低于卫星频率而无法观测到信号。切记一定要用直流偏置的小板子给LNB供电，不然LNB是不工作的，通常给12V就可以，具体问店家或者自己查找参数。
卫星10.489MHz减去LNB的9750MHz，用SDR设备就可以在10489-9750=739MHz附近观测到信标信号。由于LNB精度、SDR自身精度等问题，因此很多时候信号不会精准落在739MHz上，可以在附近寻找一下。
最关键的点在于LNB需要对准卫星，如果加装抛物面之类的话，则指向需要更加精准，不然很容易找不到信号。但是听到了下行的信标就基本稳了，因为LNB内本振不稳，所以信标会有漂移，这是正常情况，不要惊慌，后期可以解决。
总而言之，下行设备需求如下：
上行设备
上行的设备就很有意思，因为是2.4G上行，目前仅有一款IC-905电台可以直接在这个波段进行发射，因此更多的是大家各凭本事。
老外的方案主要分为两种
- SDR推功放进行发射，同时SDR接收LNB的下变频信号，进行收发操作；成本较低，但需要自己折腾一下；
- 使用变频器，搭配成品电台进行发射，发射信号经过上变频到2.4G再经过功放发射，10G信号经过下变频之后落在业余频段，因此可以直接用成品电台进行接收；除了贵一些什么都好。
笔者之前的方案是第一种，使用PLUTO发射2.4G信号，功率在3-5dbm，经过二级功放推动到40dbm左右，满足QO-100上行需求；同时QO-100信号经过LNB到739MHz，也可以用PLUTO进行接收。
功放可以某宝或者黄鱼解决，选购WLAN功放或者WIFI放大器之类的，但是卖家描述功率需要打个半折。或者通过定制功放来实现。此部分内容赵老师的帖子研究很深，可以返回顶上进行学习。
请参考赵老师的帖子
需要注意的是，2.4G的馈源可能并不容易找，如果想体验一下的简陋版，甚至可以选购某宝搜索的“2.4G格栅天线”之类的，进行TX发射。正常来说需要2.4G的圆极化馈源，因为卫星是收RHCP即右旋圆极化，因此搭配抛物面天线的馈源就应该选择LHCP即左旋圆极化。因为信号极化方向在经过反射之后会相反（RHCP和LHCP互换）。

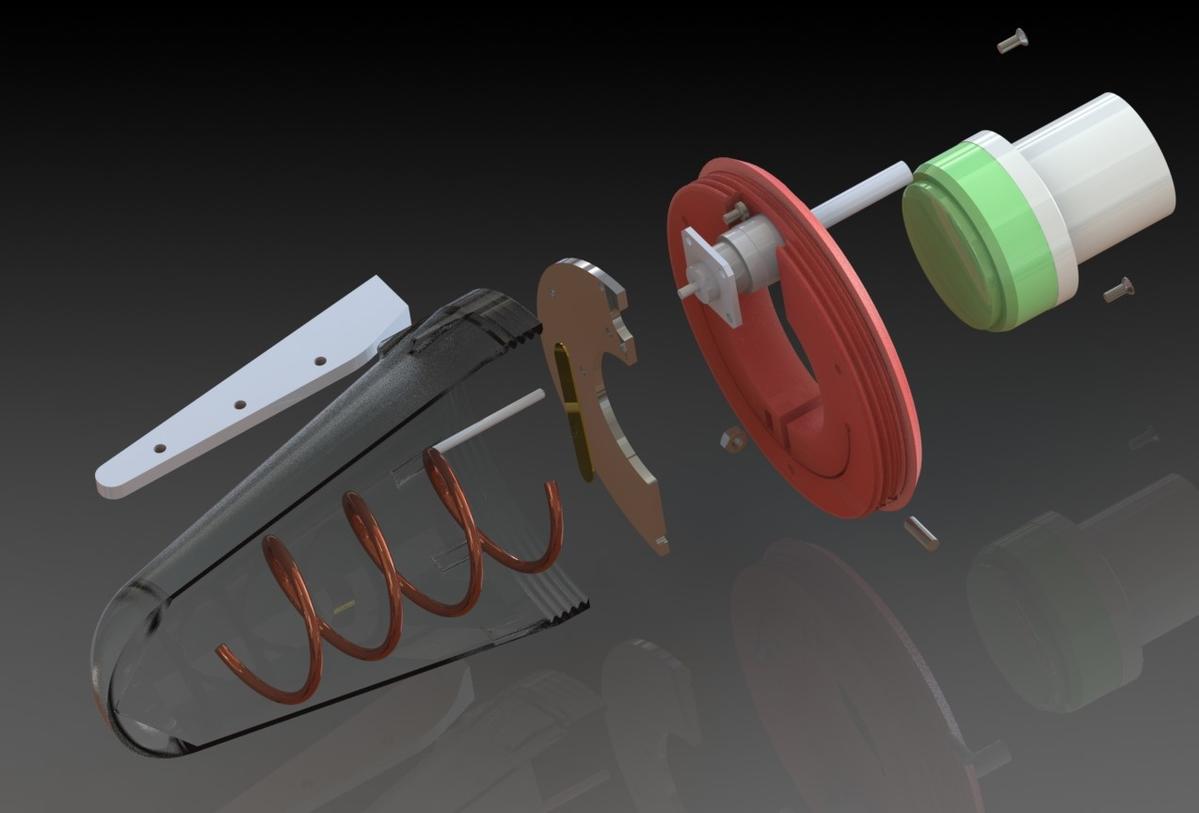

圆极化馈源的资料在网上很多很多，大家基本采用两种方案
抛物面天线
QO-100官方推荐窄带模式的天线直径不小于120cm，但是经过国内实测，国内覆盖区域用60cm以上天线都可以取得不错的效果，新疆等地仰角比较高的区域甚至45cm都可以非常good。但是对于固定架设的台站来说，天线直径当然还是越大越好，更大的天线意味着更强的下行信噪比和更低的上行功率。
但是更大的抛物面天线就意味着更大的体积、更集中的信号波瓣，这就意味着寻找信标的难度更大，通常固定式台站可以考虑90-120cm甚至更大的天线；如果是野架式的临时台站，我认为60-75左右的尺寸是比较好的选择，这个尺寸的天线体积和增益都处于一个均衡状态。
市面上的Ku锅牌子有好几种，大概可分为：
需要注意的是偏馈会有正装和倒装的区别，正装就是馈源杆子在下面，适合卫星在高仰角的时候使用；对于QO-100卫星，一律推荐采用倒装方式，也就是馈源杆子在抛物面的上端；根据赵老师描述，正装会有各种奇怪的问题，总之不适合低仰角卫星使用，倒装就可以解决这种不确定性更加可靠，下图方式即为倒装。
笔者使用设备
笔者在2019年底就关注了赵老师的帖子，通过查询之后认为广西百色区域可能有0.3度左右的覆盖区，但是经过实际踩点后发现百色市区位于盆地，西部有2-3度的山脉遮挡，无法实现QO-100通联，于是一直耽搁；但是期间一直在业余卫星上进行工作。
2025年初，笔者随女朋友前往兰州过年，在兰州BG9HKP的陪伴下第一次进行了实际的QO-100操作，对整体的系统进行体验，虽然之前从帖子或者微信群交流中对整套系统已经了然于胸，但是实际操作还是和云想象有这不一样的体验，特别是抛物面天线指向偏差容忍度、偏馈天线低仰角时指向状态、天线与三脚架安装方式、整套系统的链接方式等，学习到很多宝贵经验，特别是兰州1度仰角，与广西-0.3度仰角差不多，都属于超低仰角的通联，有很好的借鉴意义。
春节从兰州回来之后，就开始策划广西QO-100远征的活动，首先需要解决整体的系统问题，之前计划的方案是PLUTOSDR为核心，因为它工作范围是60-6000MHz，可以直出2.4G信号，并且全双工，在发射的时候接收739MHz的下行信号，老外经常用的方案，具体大概如图。
因此按照计划采购了外置基准的LNB，计划搭配GPSDO进行稳定的下变频，同时借了BH2SRJ的PLUTO回来折腾，同时采购了75cm的抛物面，正当一切欣欣向荣时，赵老师在QO-100群里发布了重磅消息。
那一切都简单了，方案全部推翻，使用钞能力得到变频器之后，赵老师还贴心的赠送了2.4G馈源，让我手搓到一半的馈源计划直接停止，那么一切都简单多了，只需要解决天线、支架、LNB的问题即可，电源和电台很容易解决。
笔者实际使用的是 60cm的便携抛物面，从黄鱼采购，价格为130元包邮，回来之后进行了简单的改造，对液压云台进行了适配性，方便快速安装在液压云台上。这一点让我很满意，因为不仅安装快速，而且还可以很方便的通过液压云台来微调指向寻找信标。
变频器之前计划采购正常的20元包邮的LNB，但是经过实际测试，发现频率飘得很厉害，基本需要通过20分钟的时间才能趋于稳定，在此感谢BI6OPR的KC901S+，我用其发射3463MHz的信号，利用三倍频杂散成功获得10389MHz的信号源，对LNB进行稳定性测量。 经过比对后发现某宝店家贩卖的120元LNB虽然价格昂贵，但是稳定性满足QO-100需求，因此重金采购了一个。
因为变频器需要24V电压，而我们电台则是13.8V电压，为了方便使用，还重金采购了一个宽电压转24V的变压器，价格很贵，但是使用效果很好，经过实测电压输出为23.9V，在磷酸铁锂电池电压缓慢下降过程中，输出电压保持稳定。
至此，QO-100远征设备已经全部调试完成，分别有：
广西QO-100远征概况
9月底：采购变频器
九月底PY赵老师的情况下，获得变频器+2.4G馈源，这意味着只需要解决天线和LNB的问题，就已经可以满足QO-100系统的整体搭建。
10月中旬：寻找设台地点
设备已经基本凑齐，剩下基本就是远征地点的选择，因为考虑到广西仰角很低，官方网页的角度为-0.3度，因此肯定是需要在山顶上面，经过认真研究谷歌地图的3D地形图之后，选定的远征地点位于德保县三角山。
三角山有若干好处：
- 距离德保县城近，方便随时返回县城休整
- 有水泥路直达山顶，而且山顶疑似有电视台转播站，可能有人值守
- 三角山是德保附近最高峰，如果这里无法通联，则只能去云南境内
但是谁也没想到，这次远征的艰难程度，远超想象
10月底：收拾远征设备，确定远征日期
在设备都测试收拾完毕之后，笔者将设备都寄给了南宁的朋友BI1QJQ，因为要考虑到他的空闲安排，因此提前将设备寄过去随时等待远征时间确定，是一个很好的选择。
10月底将天线和三脚架寄往南宁，两天后变频器测试完毕也寄去南宁，705由笔者肉身背负前往广西，电源方面由BI1QJQ负责提供。
10月31日，BI1QJQ终于确定了空闲日期，于是订购了2号去6号返程的机票。远征出发日期讨论后结合实际情况定为3-5号，初步计划：
- 3号下午出发，傍晚抵达，休整后晚上上山进行架设测试
- 4号上午休息，午饭后出发架设，下午到晚上进行工作
- 5号上午休息，中午出发架设，下午收摊返程南宁
计划工作3天，预计工作20小时左右，操作模式CW SSB FT8
并且在发布了远征预告，有了信息老外会重点关注
11月3-5号：远征QO-100
3号：汇合出发，艰难抵达
11月3日，南宁阴有小雨。由于QJQ中午面试的不确定性，出发时间从下午14点一直推迟到16点才出发。南宁到德保县城预计3小时30分钟，由于中途有短停休息时间，实际于20点左右抵达预定酒店。
在酒店旁边吃了一碗不好吃的生料粉之后，我俩携带装备踏上了摸黑上山的道路。在开到县城边缘地方时，被路牌拦住去路，显示因为道路施工原因，前往三角山的道路封闭，大车无法通行，绕路预计需要1小时，考虑到天色已晚，而且一路舟车劳顿，决定鸣金收兵，第二天中午再前往预定架台地点。
4号：排除万难，完成通联
11月4日，德保阴转多云。笔者与QJQ两人与11点起床洗漱，稍作休整前往县城享用老友粉，并在旁边副食店采购了面包、蛋糕、脉动等零食，于12:30分开始前往三角山。
根据缺德地图导航，走县城北路绕路前往三角山，得益于村村通工程，道路均为水泥硬化路面，但是宽度较窄，会车时需要格外注意，好在QJQ一路开得很稳。三角山上山道路非常陡，4.2千米的上山道路，海拔爬升530米，很多路段坡度高于30度，上山的时候五菱都有打滑的情况。索性一路顺路，车子没有在半坡上熄火。
于14:00前后抵达三角山顶，结果发现顶上的确是电视塔转发站，但是大门紧锁，门口还有一条狗在蹲点，而且山顶已经进入云层之中，周围雾气较大，于是前往旁边的山坡进行架台测试。
14:30设备基本搭建完毕，QO-100通联最重要的一步就是寻找信标，能收到信标就万事大吉了。但是寻找信标的过程并不顺利。笔者拿出手机指南针，根据之前的计算，卫星应该在266度方位角，于是将天线对准手机指南针显示266度方位角的方向，并且上下微调仰角，但是QO-100的信标信号始终未出现在705的瀑布图上，难道高度还不够高？或者是天气不佳雨衰造成信号无法接受？或者是方位角仰角有问题？
为了排除远处树木造成的干扰，笔者与QJQ将整套系统一起搬到了更开阔的地方，可以目视一整片西方低空。站在三角山顶，即使有着薄雾，依然可以看到远处低矮的群山——这里的确已经是周边最高峰，理论上接收到卫星信号应该不成问题。
那么收不到信标的原因到底是什么呢？笔者从架台地点缓慢踱步到转播站大铁门前，反复思考可能的原因：
于是笔者重新返回架台地点，并且让QJQ远离抛物面天线已避免金属干扰，用他的手机指南针进行测试，他的手机显示266度方位角应该在于偏右的位置，与我手机指南针有3-4度的偏差。抱着试试不怀孕的想法，把抛物面天线往右侧调整，但是依然收不到信号。一股挫败感逐渐蔓延开来——难道遮挡了？所以广西真的玩不了QO-100？整套设备加上往返交通的投入真的就打水漂了？
在通过微信群讨论之后，决定再试试调整一下指向和仰角。在我稍微抬高了一下天线仰角之后，奇迹出现了——IC-705的瀑布图上出现了一对来回交错的尖峰。我敏锐的意识到这就是QO-100的信标信号，马上双击瀑布图调整频率，同时拧大音量，根据信标强度变化来回调整指向，最终得到了清晰稳定的信标信号。
能收到信标意味着在此处进行QO-100完全可能，马上架设电台进行连接，同时根据信标的频谱启用RIT操作，确保上行和下行处于对应状态。在调整完毕之后，寻找频率上的信号，并且在10389.540MHz发现QO-100的FT8频率，在调试完毕后在FT8使用”BG7XWF OL33“进行测试发射。在发射的下个周期之后，欧洲的机器人如同潮水一般涌来，把我们团团包围。至此，我们成功在广西以-0.3度的仰角使用了这颗同步静止轨道的业余卫星。
在FT8进行了45分钟左右的QSO，认为系统已经正常工作之后，我们把频率调整到10489.710MHz，这里是SSB的通讯频段，当我们使用OL33网格进行CQ呼叫之后，即使是UTC 06:00，欧洲的回复也如海啸一般堆叠而来，把BI1QJQ打得个措手不及，从来没有遇到过如此多数量的SSB堆叠，以至于大家的信号都夹杂在一起，只能断续抄各别字母，偶尔老外不讲武德使用QRO，信号压过其他人，才能较为清楚的听清呼号，但是卫星功率过载报警的声音马上随之而来。就这样，在滴嘟滴嘟不停的警报声中，我们艰难的做着SSB QSO，但是这也明显暴露了我们面对堆叠时候的不足——有经验的远征台会使用UP或者分区呼叫大法，确保排队的人群井然有序，提高工作效率。但是我们并没有太多应对堆叠的经验，特别是在这种同时有10个以上回复的堆叠情况下，我们只能顶着巨大QRM进行工作，老外和我们都很折磨，这点需要反思和调整，UP在远征台来说是必要的，最起码可以确保自己的回复的信号不会被追逐的电台压制。
在经过6小时的QSO之后，电池电压已经较低，而且天色渐晚，山顶温度骤降。我们决定于21:00收拾设备下车，相比于上来的忐忑不安与焦虑，这次下山显然欢声笑语，但是依然非常注意安全的缓慢下山，在时速15km溜达了20分钟之后，终于抵达山脚，并且在22:30分返回酒店。
返回酒店洗漱之后，得以打开电脑，查看帖子并且拷贝部分影像素材，QJQ还点了一顿非常非常丰盛的烧烤宵夜作为庆祝🎉。
5号：再登山顶，返程南宁
11月5日，德保多云。但是云层依然很厚，还好不下雨了，道路干了不少，爬山的时候风险更低了一些，相比于前几天的阴雨，的确是好天气。临近中午起来收拾设备，检查设备充电情况。QJQ因为太兴奋一直到凌晨才睡着，此时还在补觉。
在简单洗漱之后并且享用外卖午餐之后，远征两人组于12:00出发，13:00分左右重新抵达山顶，这次远征的架台过程格外顺利。我负责搭建设备，QJQ负责架设桌子凳子并拿来电池，在架设完毕之后，打开电台，QO-100的信标直接出现在频谱之中。
5号的计划我暂定是515频点摆摊CW为主，之前答应给他们做CW QSO但是一直没弄好。QJQ则是FT8挂机为主，SSB因为堆叠太狠了没怎么敢再去尝试，只是简单喊了两个台之后马上QSY了。CW由于是电台进行发报操作，得益于我将发射内容设置成“CQ BG7XWF BG7XWF OL33 UP”，老外们都很听话的在高处回复——我在515发射，老外回复的信号基本在515.5-517之间回复，偶尔有几个同频回复的信号，在听到我UP的发射报文之后，也很配合的前往高处回复，一切非常顺利。但是介于时间是欧洲的凌晨，因此CW只短暂通联了30+QSO之后就只能遗憾收台。
5号值机时间从13:30左右持续到16:00整，共计2小时30分，通联电台约80+个，相比于昨天数量明显下降，主要受限于时间问题，QO-100是欧洲用户为主，还是尽可能的选择在晚上进行操作才能做更多的QSO；在收拾完毕之后，远程组从16:30开始下撤，结束本次广西QO-100远征。
番外：前往百色 得闲饮茶
从德保下山之后我们并没有直接返回南宁，因为百色BA7QT大佬得知我来百色之后，邀请我们去百色简单吃点。不敢耽搁一路狂奔，在18:30分抵达百色市区内的火锅店，人爆炸多，食材超级鲜，根据QT大佬讲述，17点不来占座的话，18点根本不可能吃到，我瞅了一眼店外排队的人群，所言非虚。
在火锅酒足饭饱之后，前往B7Q基地参观学习，饮茶吹水，于21:00开始返程南宁，6号00:30分抵达南宁，结束此次QO-100远征活动。
事后总结
此次QO-100远征为广西首次QO-100操作，耗时3天，一共完成282个QSO，为低仰角地区进行操作积累了一定经验。事后，经过客观梳洗，总结如下。
好的方面
- 天馈方面准备充足，无意外情况，快装思路正确，全套系统组装时间15分钟内。
- 事先规划地点，选点符合预期，三角山为优先点位，并有若干备用点位可供备选。
- 远征活动进展顺利，无意外情况，多种模式均有操作。
不足的方面
- 面对SSB堆叠时经验不足，通联效率低，以后可通过UP等方法改善。
- 远征时间较为尴尬，工作+欧洲深夜，造成人数较少，如果改为周末+过夜会好很多。
- 供电问题有优化空间，可使用充电宝+诱骗线的方案给电脑与电台供电，变频器单独供电，确保续航。
说在最后
感谢所以在QO-100方面提供过帮助的人，才得以让此时远征顺利完成，最后提醒，且2.4GHz虽属于业余频段，但仍需要验机之后再进行使用，避免对WIFI、数传（bushi）等其他业务造成干扰× 本文仅为技术交流，别来杠，你杠你就对。
