最近也是开始玩上DMR了，本地中继玩着不过瘾，就想试试mmdvm热点盒子。看了看闲鱼的价格，有点贵都得四五百

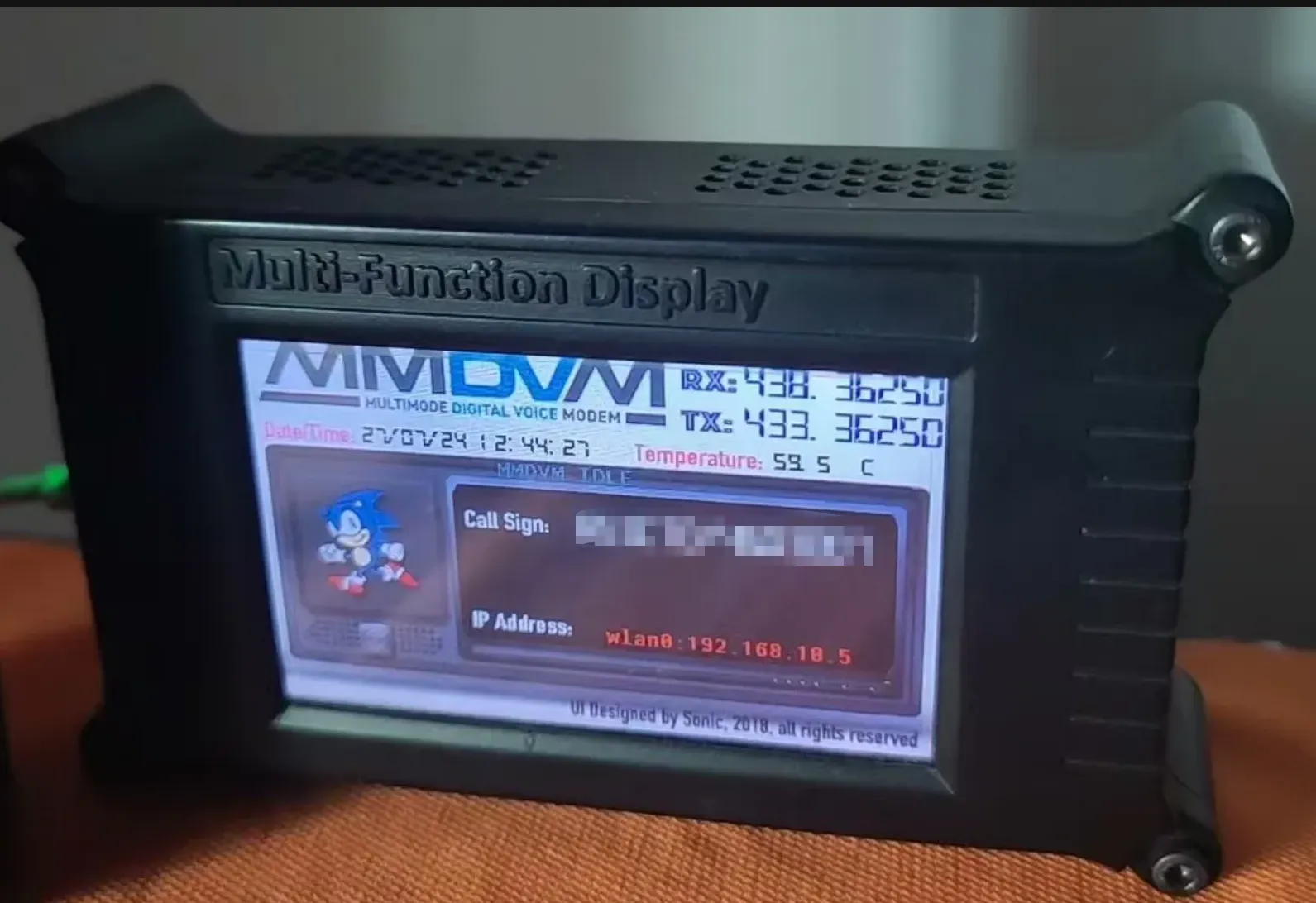

在咸鱼上蹲了几天，蹲到了个友台出这个盒子，双工热点板子，树莓派 Zero W，还带电池和3.5寸触摸屏。300收下来，也是爽歪歪。
到手后试了试，功能正常效果不错，美中不足的就是只能连wifi。既然市面上有带4G功能的盒子，那就自己加一个吧。

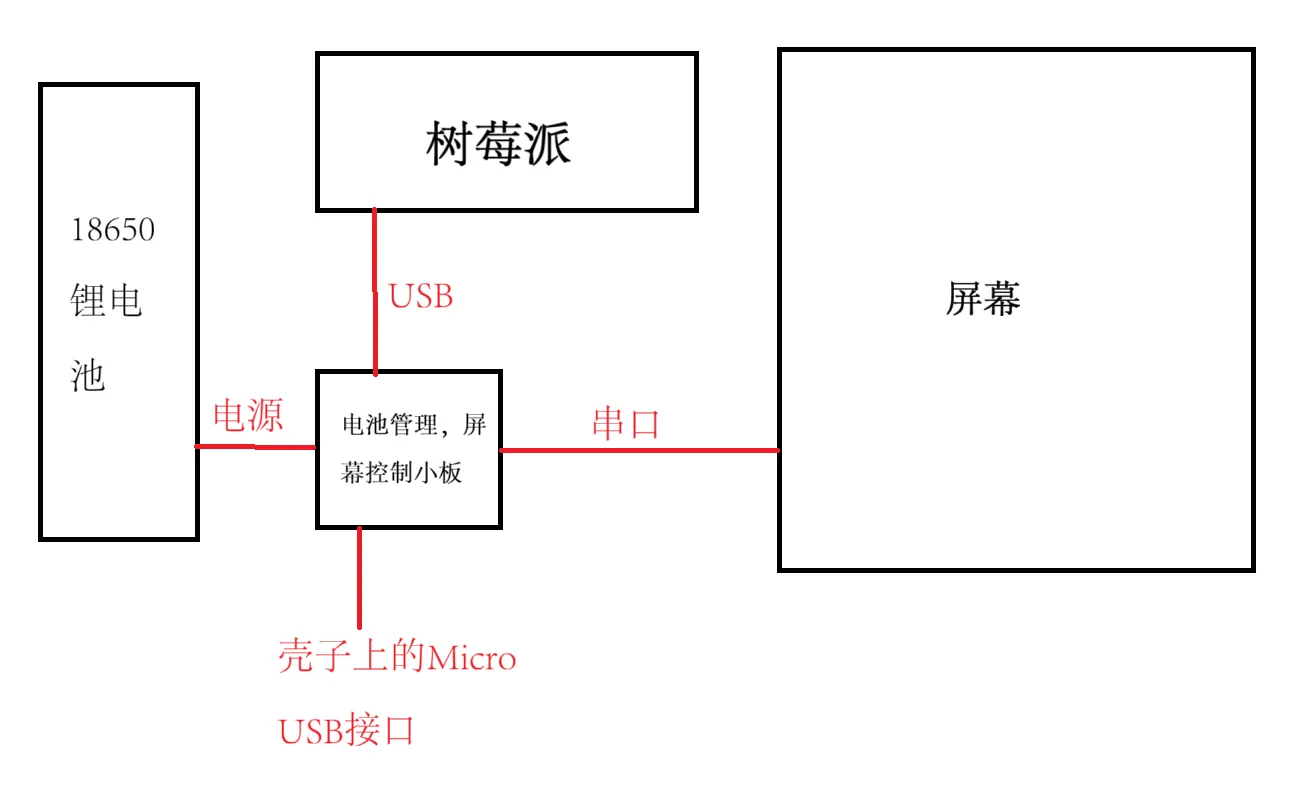

研究了下树莓派 Zero W，有两个Micro USB接口，但是其中有一个仅有充电功能，只有一个接口能传输数据，目前电路示意图如下：
按理说应该是可以利用小板上引出的Micro USB接入一个usb的4G网卡实现4G上网功能，于是上淘宝看了看

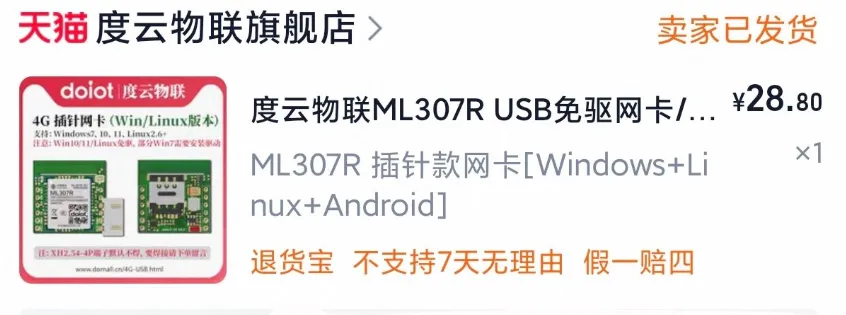

发现了这个模块：
linux系统免驱，而且才28，买买买，买不了吃亏买不了上当，原本是有USB-A接口的版本，可以直接买个转接头插上去。但是外接挂个尿袋实在是不好看，就买了这种焊盘的。既然决定要内置了，就得好好想想如何接入树莓派

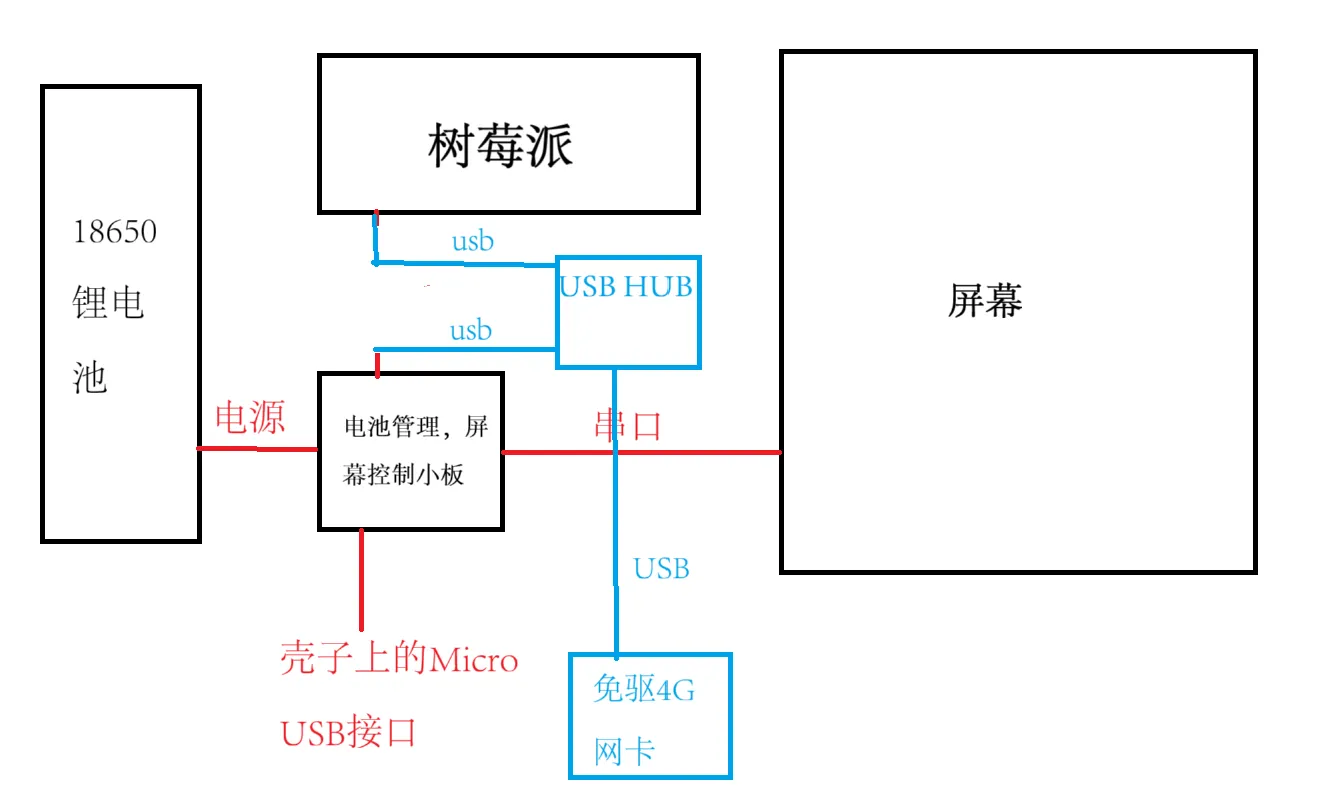

决定在树莓派和小板之间加个USB HUB模块，把树莓派的usb引出多个接口，这样就能同时接上小板和网卡了

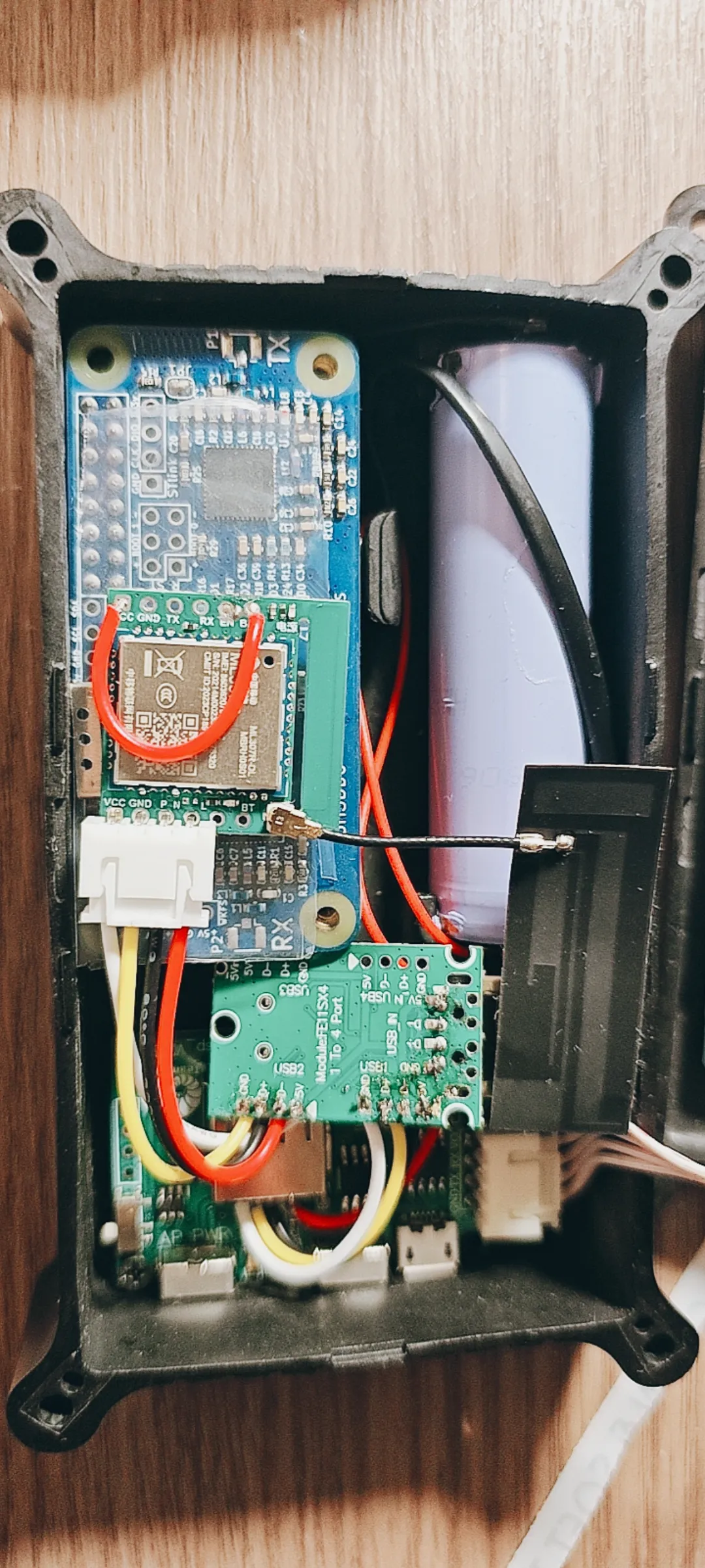

最后也是成功的花了30出头（包括usb hub随便挑了个便宜的USB2.0模块，五块钱左右吧）就给自己的盒子加上了4G模块。设置好之后，盒子系统不需要额外设置就能识别并使用此网卡上网。
如果你的盒子是树莓派4b这种有多个usb口的，可以不用添加usb hub，直接购买插入usb接口即可，若希望内置，可以考虑从usb焊盘处飞线到模块。
我的电池管理芯片是IP4056，查了查参数，最高支持1A的电流，也就是只能提供5W不到的功率，4G模块通信时手册写明功率在2W左右，加上树莓派和屏幕确实有点力不从心，经常会遇到压降过大4G模块无法启动的问题，我查询手册发现此模块既可以3.3V供电，也可以5V供电。如果你们也出现这种问题，可以考虑把USB的5V+飞线接到模块的3.3V，我觉得改线路太麻烦了，我直接在模块的5V和3.3V飞了一根线，压降之后正正好。但是要考虑到散热问题
